VESPA

文章主題 : LED方向燈怎麼改???...LED定位燈怎麼改???

發表於 : 2011? 3月 31? 週四, pm 4:14

摩德技研板主

註冊時間: 2004? 11月 17? 週三, am 12:00
文章: 4752
來自: 新竹市
車主: 是，我擁有自己的 Scooter

老偉士牌改LED方向燈.LED定位燈....其實不難...
不懂電路也沒差..電路白癡也沒差........因為根本不需要會電路!!!~
完全直上!!!!!!!!!!
只要沒有色盲.........按照以下圖解步驟.....
你也可以成為LED大師..........
改LED方向燈.......只要10分鐘以內.....即可完成DIY改裝!!!~~
改LED定位燈.....也只要15分鐘以內....也可完成.....
.

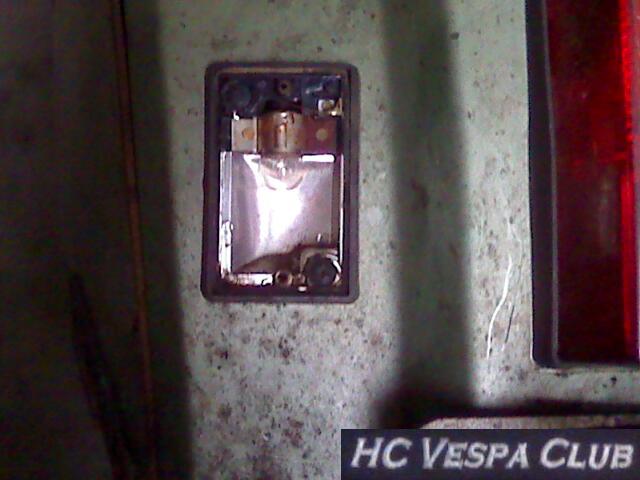

LED方向燈............改裝圖解實例....

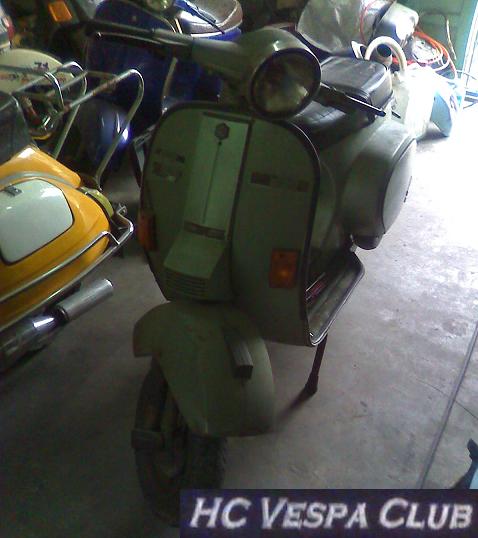

圖1..........實驗車種...原廠無改小PK...(我只剩這台可以抓來講解)
圖2.3.4.5......市售LED食人魚直上...

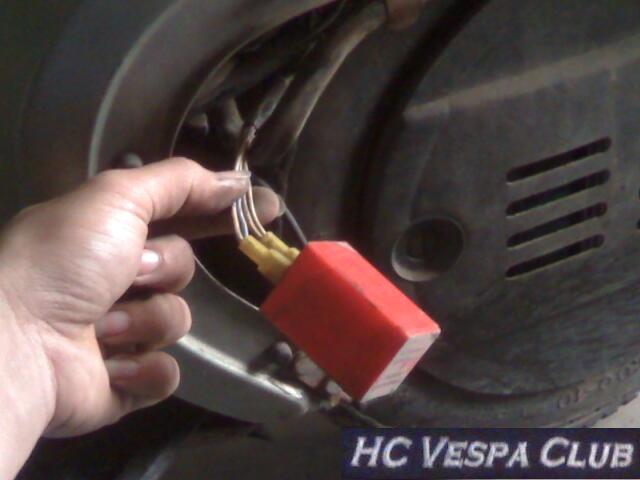

圖6...原本車上的方向燈閃光器.(方向燈繼電器)
圖7...把原本的方向燈閃光器拔掉.插上保險司即可...

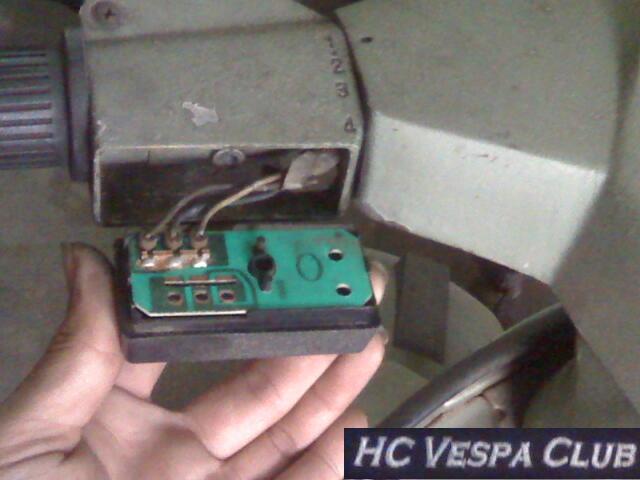

圖8...把原本的3線方向燈開關換上...
viewtopic.php?f=5&t=17747的圖1.3線LED專用開關...直上即可.......
圖9.10..完成了

附加檔案:

moto_1168.jpg [ 49.95 KiB | 被瀏覽 18068 次 ]

moto_1169.jpg [ 50.13 KiB | 被瀏覽 18068 次 ]

moto_1170.jpg [ 49.93 KiB | 被瀏覽 18068 次 ]

moto_1171.jpg [ 40.06 KiB | 被瀏覽 18068 次 ]

moto_1172.jpg [ 39.33 KiB | 被瀏覽 18068 次 ]

moto_1175.jpg [ 39.95 KiB | 被瀏覽 18068 次 ]

moto_1176.jpg [ 43.21 KiB | 被瀏覽 18068 次 ]

moto_1177.jpg [ 46.7 KiB | 被瀏覽 18068 次 ]

moto_1179.jpg [ 27.86 KiB | 被瀏覽 18068 次 ]

moto_1180.jpg [ 34.78 KiB | 被瀏覽 18068 次 ]

_________________
孤單的車手.....

回頂端

VESPA

文章主題 : Re: LED方向燈怎麼改???...LED定位燈怎麼改???

發表於 : 2011? 3月 31? 週四, pm 4:47

摩德技研板主

註冊時間: 2004? 11月 17? 週三, am 12:00
文章: 4752
來自: 新竹市
車主: 是，我擁有自己的 Scooter

LED方向燈篇講解完了...現在換LED定位燈......
一樣簡單.....不需要改車身配線....不需要會電路...
按圖施工.....輕鬆DIY...........
.
一樣按照上篇的圖1..到圖7..的程序操作....
接著這篇的

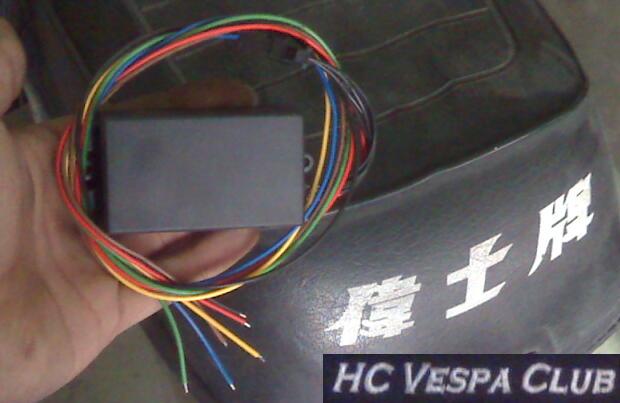

圖2.1.......老偉士專用LED定位燈控制器.(3線專用)...........
他跟這篇的圖2.是一樣的東西...
viewtopic.php?f=5&t=17747
只是差在接頭不一樣而已.內部電路及功能是同一個版本......

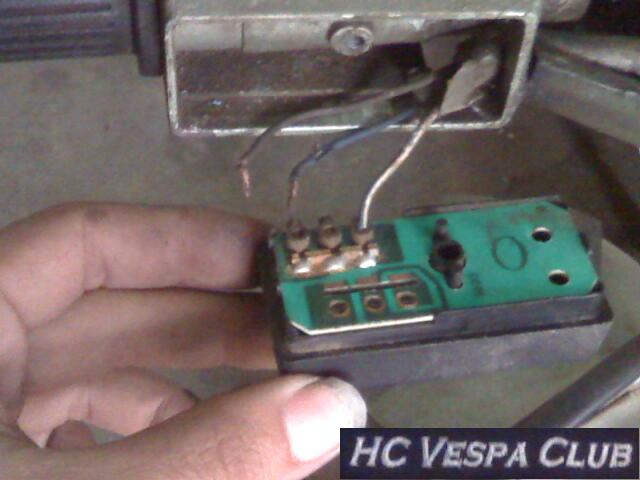

圖2.2...將原本的方向燈開關的左邊電線跟中間電線拔起來.......

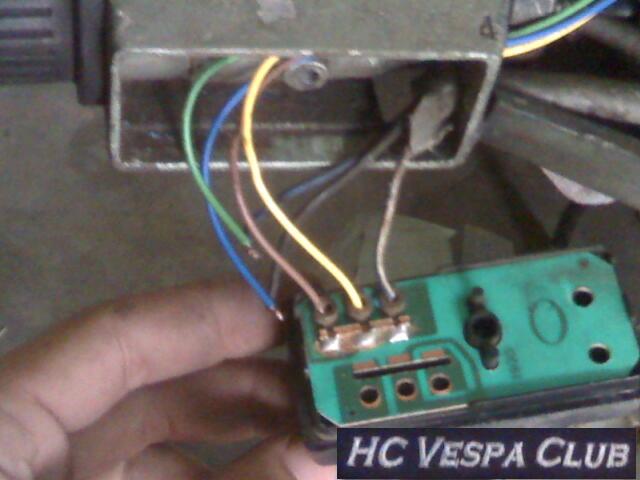

圖2.3...將開關接上3線專用的定位燈控制器.........
咖啡色跟黃色....接上原本的開關.....
藍色跟綠色....接上原本的電線.............

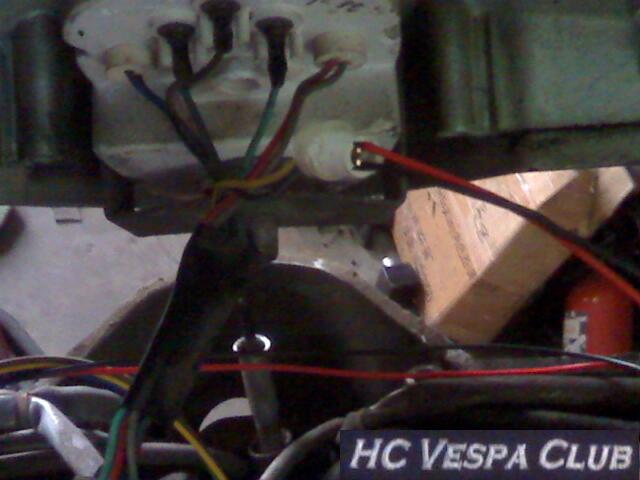

圖2.4...黑線跟紅線接上碼表小燈..........
黑線接小燈負極....紅線接小燈正極........如此一來開小燈.定位燈就會亮了.....

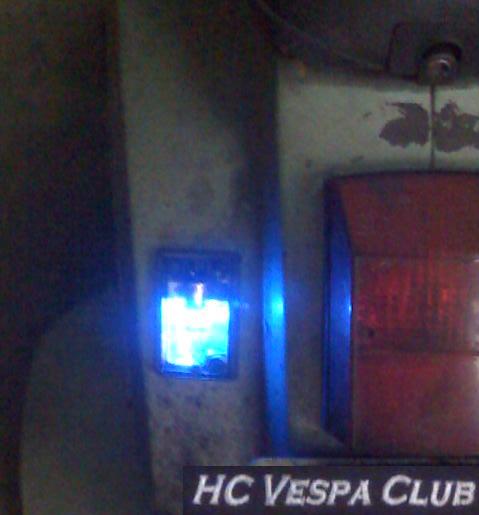

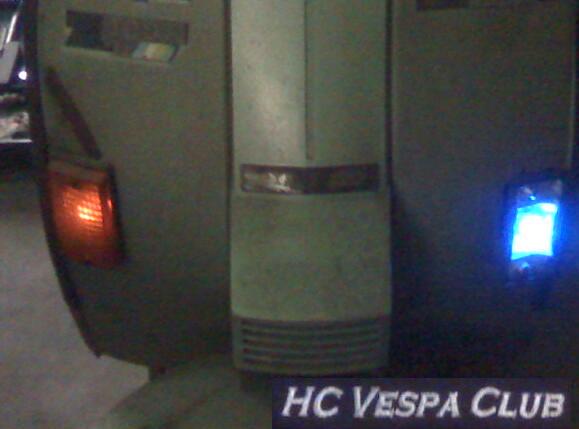

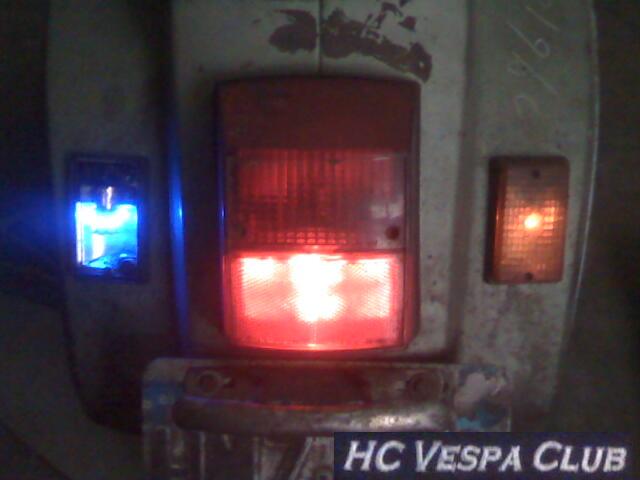

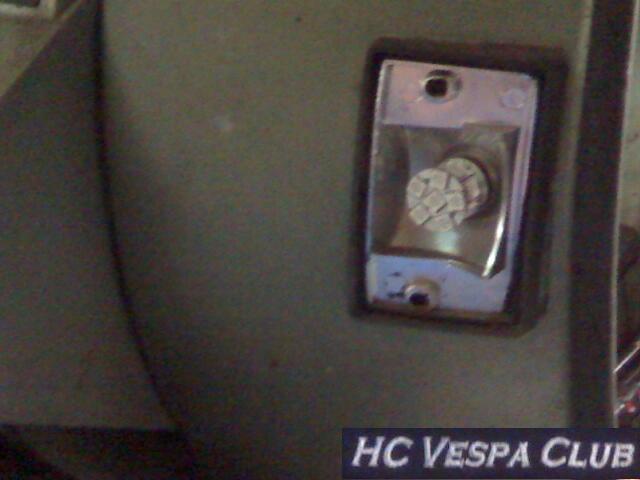

圖2.5.....圖2.6......定位燈完成圖...............

附加檔案:

moto_1189.jpg [ 42.98 KiB | 被瀏覽 18066 次 ]

moto_1181.jpg [ 47.29 KiB | 被瀏覽 18066 次 ]

moto_1184.jpg [ 48.55 KiB | 被瀏覽 18066 次 ]

moto_1186.jpg [ 48.38 KiB | 被瀏覽 18066 次 ]

moto_1187.jpg [ 37.28 KiB | 被瀏覽 18066 次 ]

moto_1188.jpg [ 33.12 KiB | 被瀏覽 18066 次 ]

_________________
孤單的車手.....

回頂端

貫貫

文章主題 : Re: LED方向燈怎麼改???...LED定位燈怎麼改???

發表於 : 2011? 3月 31? 週四, pm 4:54

摩德超猴話

註冊時間: 2004? 11月 15? 週一, am 12:20
文章: 4559
來自: 台灣國都-台北市
車主: 是，我擁有自己的 Scooter

屋靠

我三台都比照辦理一下

_________________
4P,P180D,PX150E,P125X,P100D

回頂端

間諜

文章主題 : Re: LED方向燈怎麼改???...LED定位燈怎麼改???

發表於 : 2011? 3月 31? 週四, pm 10:06

摩德有在講

註冊時間: 2007? 6月 29? 週五, pm 8:24
文章: 593

啊......................那不重要啦!

我的車弄好了沒啊!!!!!!!!!!!!!!!!!!

回頂端

鴨子

文章主題 : Re: LED方向燈怎麼改???...LED定位燈怎麼改???

發表於 : 2011? 3月 31? 週四, pm 10:43

摩德講很多

註冊時間: 2006? 12月 10? 週日, am 12:54
文章: 886
來自: 風城新竹
車主: 是，我擁有自己的 Scooter

我要一組喔~~4顆方向燈黃的~~~煞車燈..尾燈~~紅或白都可

回頂端

shadow

文章主題 : Re: LED方向燈怎麼改???...LED定位燈怎麼改???

發表於 : 2011? 4月 1? 週五, am 12:57

對不起，我是站長

註冊時間: 2006? 9月 8? 週五, pm 3:26
文章: 5833
來自: Scootering Life
車主: 是，我擁有自己的 Scooter

我今天問到
比較不亮的要 150/顆
比較亮的要 250/顆

請問一下
現在的 LED 燈泡是不是都很少在100元以下的
看到好像很多室內燈9晶以內的都低於百元
但是做成燈泡的都很貴
我在想
是不是可以把方向燈的地方改成用室內燈
那就又亮又便宜了

_________________
秀逗桑臉書
摩德風臉書版
如何使用flickr貼圖教學
如何加入某個車隊群組(討論區)

回頂端

matiz823

文章主題 : Re: LED方向燈怎麼改???...LED定位燈怎麼改???

發表於 : 2011? 4月 1? 週五, am 8:40

彰化老車俱樂部板主

註冊時間: 2009? 11月 24? 週二, am 8:00
文章: 2556
來自: 彰化縣田中鎮
車主: 是，我擁有自己的 Scooter

昌大~
謝謝您的線上教學~你真棒!!!
:ugreat:

_________________
一台偉士牌
一份偉士情...
認識您們~真幸福~(^0^)~
http://blog.xuite.net/matiz62362003/mat ... 024634&p=1
http://matiz62362003.pixnet.net/blog
http://www.facebook.com/note.php?created&&note_id=169645153095428

回頂端

patty04527

文章主題 : Re: LED方向燈怎麼改???...LED定位燈怎麼改???

發表於 : 2011? 4月 1? 週五, pm 9:25

摩德講很多

註冊時間: 2010? 4月 18? 週日, pm 2:16
文章: 941
來自: 捷運終點站
車主: 是，我擁有自己的 Scooter

阿昌
我的整流器教學呢
你還沒私訊給我帳號

我好想要趕快擁有大燈恆亮
不在隨引擎轉速跳舞了

回頂端

matiz823

文章主題 : Re: LED方向燈怎麼改???...LED定位燈怎麼改???

發表於 : 2011? 4月 1? 週五, pm 9:32

彰化老車俱樂部板主

註冊時間: 2009? 11月 24? 週二, am 8:00
文章: 2556
來自: 彰化縣田中鎮
車主: 是，我擁有自己的 Scooter

什麼!?
LED燈泡~直上即可!!!
那~那我也來玩玩看...
:bigeye:

回頂端

patty04527

文章主題 : Re: LED方向燈怎麼改???...LED定位燈怎麼改???

發表於 : 2011? 4月 1? 週五, pm 9:43

摩德講很多

註冊時間: 2010? 4月 18? 週日, pm 2:16
文章: 941
來自: 捷運終點站
車主: 是，我擁有自己的 Scooter

matiz823 寫:

什麼!?
LED燈泡~直上即可!!!
那~那我也來玩玩看...
:bigeye:

馬大
昌哥有講到

圖8...把原本的3線方向燈開關換上...
viewtopic.php?f=5&t=17747的圖1.3線LED專用開關...直上即可

要問清楚再玩
好像要換專用開關

回頂端

lunbody

文章主題 : Re: LED方向燈怎麼改???...LED定位燈怎麼改???

發表於 : 2011? 4月 1? 週五, pm 10:47

摩德講很多

註冊時間: 2008? 7月 12? 週六, pm 3:13
文章: 1053
來自: 新竹
車主: 是，我擁有自己的 Scooter

shadow 寫:

去電子材料行找
汽車百貨多貴的

_________________
--半桶水響叮噹--

回頂端

shadow

文章主題 : Re: LED方向燈怎麼改???...LED定位燈怎麼改???

發表於 : 2011? 4月 2? 週六, pm 7:06

對不起，我是站長

註冊時間: 2006? 9月 8? 週五, pm 3:26
文章: 5833
來自: Scootering Life
車主: 是，我擁有自己的 Scooter

明天下午
再來去光華商場
找看看有沒有便宜的
:XD:

_________________
秀逗桑臉書
摩德風臉書版
如何使用flickr貼圖教學
如何加入某個車隊群組(討論區)

回頂端

TETSU

文章主題 : Re: LED方向燈怎麼改???...LED定位燈怎麼改???

發表於 : 2011? 4月 3? 週日, am 1:12

摩德話太少

註冊時間: 2010? 8月 4? 週三, pm 2:37
文章: 198
車主: 是，我擁有自己的 Scooter

請問~~
T5大馬力也可嗎??

_________________
1992, T5
FB: http://www.facebook.com/profile.php?id= ... &sk=photos
Picasa: http://picasaweb.google.com/tetsu671107/

回頂端

VESPA

文章主題 : Re: LED方向燈怎麼改???...LED定位燈怎麼改???

發表於 : 2011? 4月 3? 週日, am 6:01

摩德技研板主

註冊時間: 2004? 11月 17? 週三, am 12:00
文章: 4752
來自: 新竹市
車主: 是，我擁有自己的 Scooter

TETSU 寫:

請問~~
T5大馬力也可嗎??

你那台應該是3線的...............可直上...

_________________
孤單的車手.....

回頂端

shadow

文章主題 : Re: LED方向燈怎麼改???...LED定位燈怎麼改???

發表於 : 2011? 4月 7? 週四, am 12:59

對不起，我是站長

註冊時間: 2006? 9月 8? 週五, pm 3:26
文章: 5833
來自: Scootering Life
車主: 是，我擁有自己的 Scooter

我今天也去買來裝了！
沒那麼爆亮就是了

_________________
秀逗桑臉書
摩德風臉書版
如何使用flickr貼圖教學
如何加入某個車隊群組(討論區)

回頂端
