richard_hsu

文章主題 : vespa 90cc引擎拆解記錄(1)--2012/10/03

發表於 : 2012? 10月 4? 週四, am 12:32

摩德話太少

註冊時間: 2012? 6月 20? 週三, pm 9:13
文章: 141
車主: 是，我擁有自己的 Scooter

剛入手騎一千公里左右的90cc一直在漏機油
後來用塑鋼土掩耳盜鈴似的把漏油的地方補補起來
但好景不常，油一樣還是漏
而且不知為何離合器也開始打滑了
所以就想乾脆一不作二不休把引擎卸下來自己搞搞看

所有的過程記錄在這邊
邊作邊看邊學邊問，還請大家不吝指教...謝謝

▼之前在引擎下面補了塑鋼土，所以用噴火器先燒一燒把塑鋼土軟化。

附加檔案:

001-fire.jpg [ 78.88 KiB | 被瀏覽 18651 次 ]

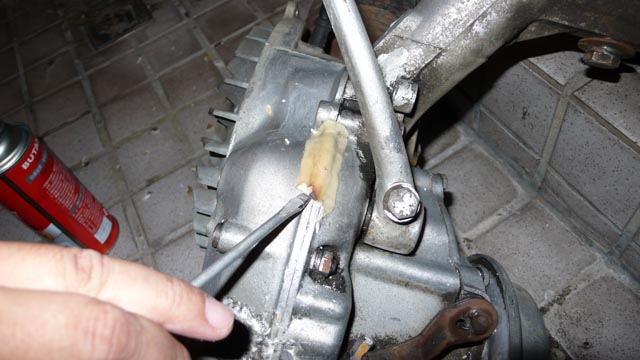

▼用火燒過之後，就可以用一字起把塑鋼土「凸」掉了。

附加檔案:

004-remove.jpg [ 74.69 KiB | 被瀏覽 18651 次 ]

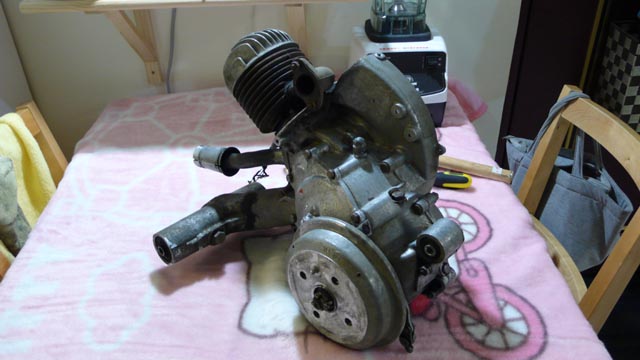

▼搬上吃飯桌，準備拆它了。(老婆說：你這禮拜只能趴在地上吃飯)

附加檔案:

005-whole.jpg [ 69.57 KiB | 被瀏覽 18651 次 ]

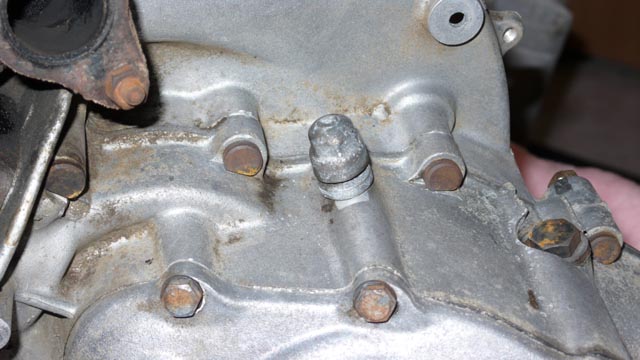

▼有誰能告訴我，圖正央那個螺帽是幹什麼的？

附加檔案:

006-what.jpg [ 75.21 KiB | 被瀏覽 18651 次 ]

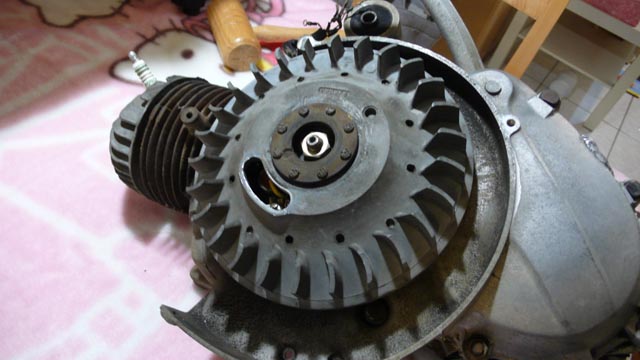

▼先從風扇這一側開始下手。先移除中間及風扇上的彎彎的橡皮塞。

附加檔案:

007-fan.jpg [ 70.64 KiB | 被瀏覽 18651 次 ]

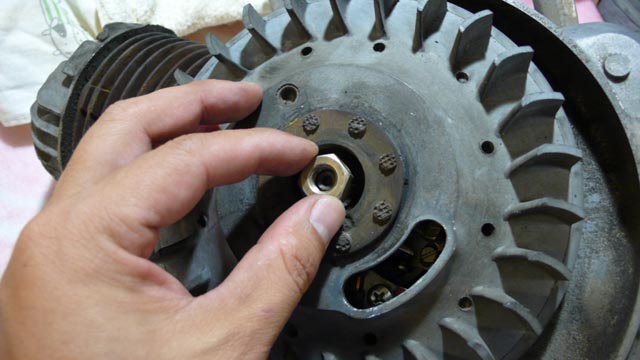

▼然後拆掉這螺絲。

附加檔案:

008-removescrew.jpg [ 70.21 KiB | 被瀏覽 18651 次 ]

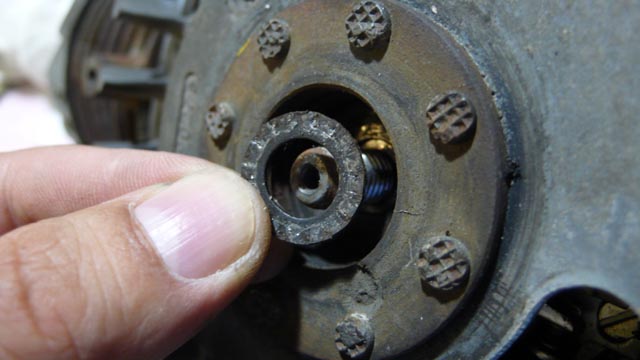

▼拿掉裡面的止退華司，可以看到這華司都壓扁了。

附加檔案:

009-removewash.jpg [ 63.77 KiB | 被瀏覽 18651 次 ]

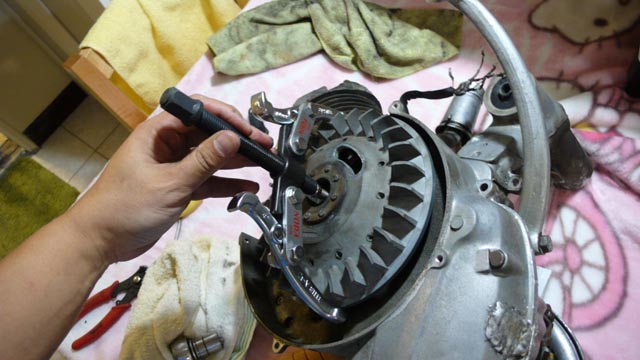

▼風扇卡很緊拔不起來，沒關係，跟表弟借的拔取器派上用場。雖然只有二爪但還是可以用。
用這個要小心慢慢逼緊，不要一下轉太多免得風扇被拔壞了。

附加檔案:

010-removefan.jpg [ 78.82 KiB | 被瀏覽 18651 次 ]

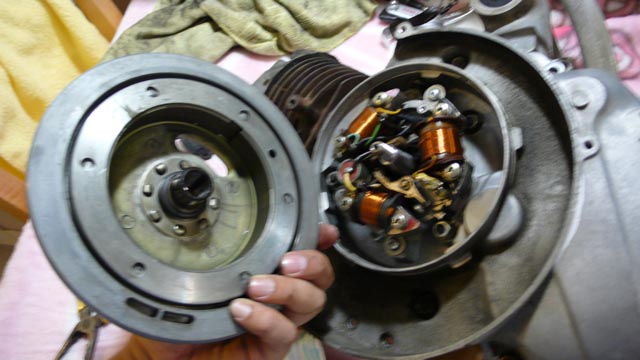

▼「崩」一聲之後，風扇應聲而起，看到裡頭的內仁了。

附加檔案:

011-removefan2.jpg [ 74.29 KiB | 被瀏覽 18651 次 ]

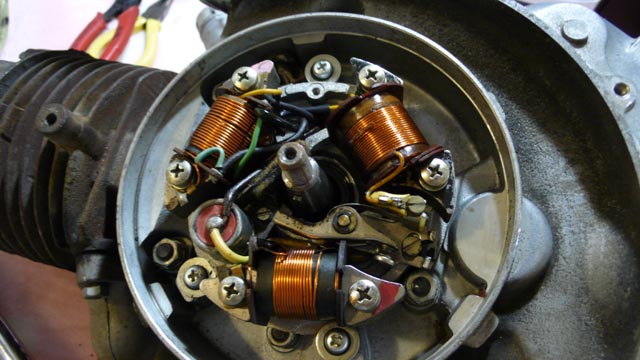

▼電盤內仁長的樣子。

附加檔案:

012-faninside.jpg [ 83.77 KiB | 被瀏覽 18651 次 ]

因為一篇文章一次只能放10張圖，所以讓我們看下去...
vespa 90cc引擎拆解記錄(2)

_________________
我是娶屏東老婆在台北生活的宜蘭人

最後由 richard_hsu 於 2012? 10月 8? 週一, pm 12:19 編輯，總共編輯了 2 次。

回頂端

richard_hsu

文章主題 : vespa 90cc引擎拆解記錄(2)--2012/10/03之2

發表於 : 2012? 10月 4? 週四, am 12:48

摩德話太少

註冊時間: 2012? 6月 20? 週三, pm 9:13
文章: 141
車主: 是，我擁有自己的 Scooter

續..vespa 90cc引擎拆解記錄--2012/10/03

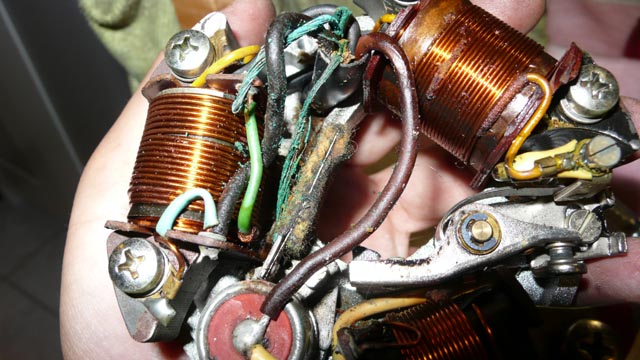

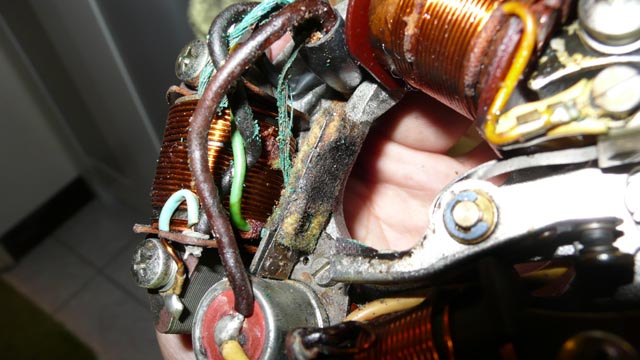

▼電盤內仁的狀況不太好，電線外皮都「呼企了」。

附加檔案:

013-faninsideclose.jpg [ 94.45 KiB | 被瀏覽 18630 次 ]

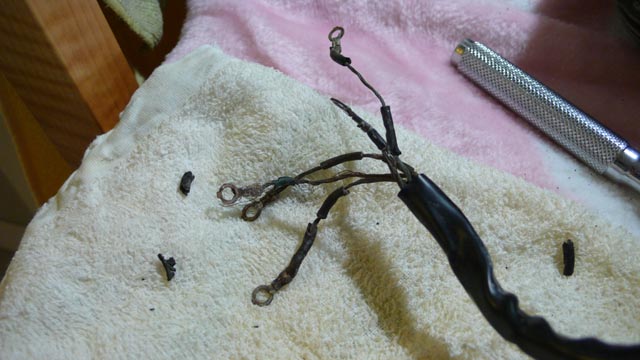

▼電線尾端要與車體上的線路連接的那部分也差不多了。

附加檔案:

014-brokewire.jpg [ 75.37 KiB | 被瀏覽 18630 次 ]

▼有誰可以告訴我，如果要重新焊這些外皮「呼企」的連外的電線，我應該用那一種規格的電線比較好。

附加檔案:

015-faninsde.jpg [ 80.18 KiB | 被瀏覽 18630 次 ]

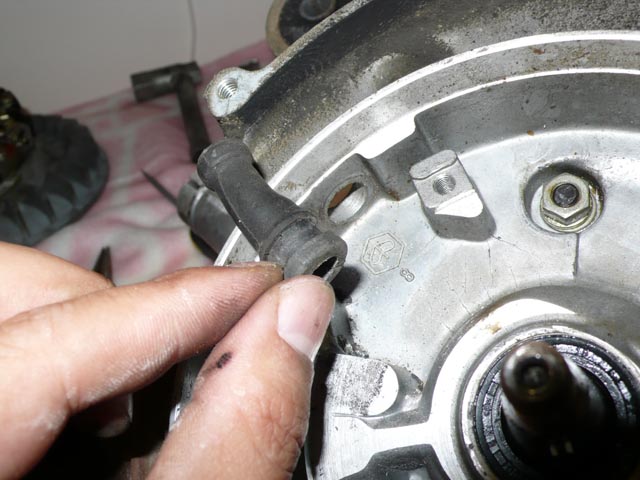

▼如果可以的話，電線要穿出去引擎的地方有個保護的橡皮，最好也一併換掉。

附加檔案:

016-rubber.jpg [ 84.87 KiB | 被瀏覽 18630 次 ]

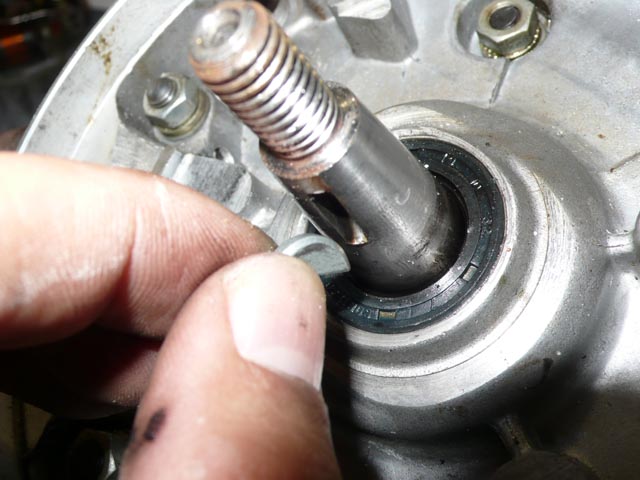

▼別忘了曲軸與風扇連接處有個半月型的卡栒，要記得收好。

附加檔案:

017-halfmoon.jpg [ 78.95 KiB | 被瀏覽 18630 次 ]

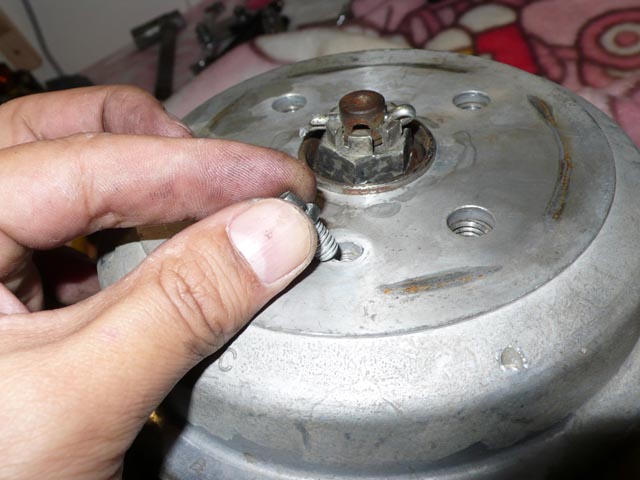

▼接下來把引擎翻到另一邊，拆掉這顆小顆絲，把後煞車鼓拿起來。

附加檔案:

018-remove.jpg [ 77.68 KiB | 被瀏覽 18630 次 ]

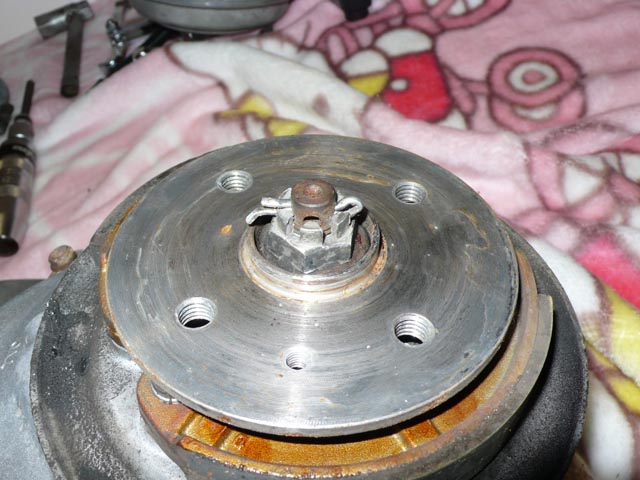

▼接下來會看到輪軸固定的螺絲，把開尾插銷取出後，轉開這個看起來像皇冠的螺絲(請指教這螺絲的名稱)，但在這裡我卡關了，這個螺絲我都轉不下來，因為輪軸一直跟著轉。有什麼方法可以不用氣動工具只用套筒把這個螺絲轉下來嗎？

附加檔案:

019-remove.jpg [ 90.61 KiB | 被瀏覽 18630 次 ]

因為卡關了，所以今天就到此為止了，先來睡了，明天繼續~大家晚安 :byebye:

vespa 90cc引擎拆解記錄(3)

_________________
我是娶屏東老婆在台北生活的宜蘭人

最後由 richard_hsu 於 2012? 10月 12? 週五, pm 5:49 編輯，總共編輯了 3 次。

回頂端

richard_hsu

文章主題 : Re: vespa 90cc引擎拆解記錄--2012/10/03之2

發表於 : 2012? 10月 4? 週四, am 12:58

摩德話太少

註冊時間: 2012? 6月 20? 週三, pm 9:13
文章: 141
車主: 是，我擁有自己的 Scooter

我有招了
我想我可以把後輪裝回去
這樣輪軸就可以固定了
應該就可以把那螺絲給卸下來

明天再試試

_________________
我是娶屏東老婆在台北生活的宜蘭人

回頂端

matiz823

文章主題 : Re: vespa 90cc引擎拆解記錄--2012/10/03之2

發表於 : 2012? 10月 4? 週四, am 5:12

彰化老車俱樂部板主

註冊時間: 2009? 11月 24? 週二, am 8:00
文章: 2556
來自: 彰化縣田中鎮
車主: 是，我擁有自己的 Scooter

您好~
你好厲害,都DIY!!!
下面的網址,是紀錄我拆考90的經過,裡面有整理"電盤內仁"的圖
我是請一位台中的朋友,幫我將整個電盤內仁=>>>從新整理!!!
朋友是從事"專業自動控制配線"工作,所以他很堅持將電盤內仁~大整
我記得,朋友跟我說過:電盤內仁的配線,有三種不同性質的電線?不能使用一般的電線來取代?
由於~我是電子"白癡"所以朋友跟我說了許多電子常識,我市有聽=>>>完全沒有懂@"@|||
http://blog.xuite.net/matiz62362003/matiz6236200333/35988270

_________________
一台偉士牌
一份偉士情...
認識您們~真幸福~(^0^)~
http://blog.xuite.net/matiz62362003/mat ... 024634&p=1
http://matiz62362003.pixnet.net/blog
http://www.facebook.com/note.php?created&&note_id=169645153095428

回頂端

richard_hsu

文章主題 : Re: vespa 90cc引擎拆解記錄--2012/10/03之2

發表於 : 2012? 10月 4? 週四, am 9:21

摩德話太少

註冊時間: 2012? 6月 20? 週三, pm 9:13
文章: 141
車主: 是，我擁有自己的 Scooter

matiz823 寫:

太好了，裡頭有一張照片對我幫助很大
終於知道那裡面的線是什麼顏色的了

_________________
我是娶屏東老婆在台北生活的宜蘭人

回頂端

VESPA

文章主題 : Re: vespa 90cc引擎拆解記錄--2012/10/03

發表於 : 2012? 10月 4? 週四, am 9:42

摩德技研板主

註冊時間: 2004? 11月 17? 週三, am 12:00
文章: 4752
來自: 新竹市
車主: 是，我擁有自己的 Scooter

基本上我不建議用這種方法去拆電盤...很容易造成電盤變形...
而且按照標準而言...妳照片上的電盤羅斯是鎖17的.....它有專用的電盤拉拔器可以用
PS:鎖14的沒有電盤拉拔器

_________________
孤單的車手.....

回頂端

richard_hsu

文章主題 : Re: vespa 90cc引擎拆解記錄--2012/10/03

發表於 : 2012? 10月 4? 週四, am 11:19

摩德話太少

註冊時間: 2012? 6月 20? 週三, pm 9:13
文章: 141
車主: 是，我擁有自己的 Scooter

VESPA 寫:

喔是喔，那我運氣算好
我逼一下電盤就脫離了，應該沒有變形

另外請問一下
我有看過M01上面拆這顆引擎的文章
那電盤中間拆螺前有個C型固定環
不知道為什麼我這顆引擎並沒有？ :question:

_________________
我是娶屏東老婆在台北生活的宜蘭人

回頂端

richard_hsu

文章主題 : Re: vespa 90cc引擎拆解記錄--2012/10/03之2

發表於 : 2012? 10月 4? 週四, pm 1:35

摩德話太少

註冊時間: 2012? 6月 20? 週三, pm 9:13
文章: 141
車主: 是，我擁有自己的 Scooter

再請教一下matiz823兄：
您那阿弟啊的排氣管是那一型的？那裡買的多少錢？
騎起來感覺如何？聲音怎樣？

我很有興趣啊

_________________
我是娶屏東老婆在台北生活的宜蘭人

回頂端

冬瓜

文章主題 : Re: vespa 90cc引擎拆解記錄--2012/10/03之2

發表於 : 2012? 10月 4? 週四, pm 2:03

摩德話不多

註冊時間: 2009? 8月 14? 週五, am 12:41
文章: 264
來自: 高雄
車主: 是，我擁有自己的 Scooter

richard_hsu 寫:

再請教一下matiz823兄：
您那阿弟啊的排氣管是那一型的？那裡買的多少錢？
騎起來感覺如何？聲音怎樣？

我很有興趣啊

木瓜管，奇摩好像還有４５０

回頂端

遺忘在角落的小祺

文章主題 : Re: vespa 90cc引擎拆解記錄--2012/10/03

發表於 : 2012? 10月 4? 週四, pm 7:11

摩德體熊王

註冊時間: 2007? 4月 1? 週日, am 2:14
文章: 5555
來自: 角落
車主: 是，我擁有自己的 Scooter

richard_hsu 寫:

VESPA 寫:

有點傷腦筋...非正統拆法,很容易傷到車的... :faint:

_________________
流浪的風捉摸不定-猜不透

====== 這是分格線 ======

飄泊的雲居無定所-留不住

回頂端

matiz823

文章主題 : Re: vespa 90cc引擎拆解記錄--2012/10/03之2

發表於 : 2012? 10月 4? 週四, pm 7:39

彰化老車俱樂部板主

註冊時間: 2009? 11月 24? 週二, am 8:00
文章: 2556
來自: 彰化縣田中鎮
車主: 是，我擁有自己的 Scooter

冬瓜寫:

richard_hsu 寫:

再請教一下matiz823兄：
您那阿弟啊的排氣管是那一型的？那裡買的多少錢？
騎起來感覺如何？聲音怎樣？

我很有興趣啊

木瓜管，奇摩好像還有４５０

我那支是"老品"!!!
目前,改用一般90用的排氣管?
因為,老品木瓜排氣管~已經破了三次!燒補了三次...

回頂端

VESPA

文章主題 : Re: vespa 90cc引擎拆解記錄--2012/10/03

發表於 : 2012? 10月 4? 週四, pm 7:50

摩德技研板主

註冊時間: 2004? 11月 17? 週三, am 12:00
文章: 4752
來自: 新竹市
車主: 是，我擁有自己的 Scooter

richard_hsu 寫:

VESPA 寫:

鎖14號的電盤才有C環.......妳照片上是鎖17的...沒有C環

_________________
孤單的車手.....

回頂端

12MAN

文章主題 : Re: vespa 90cc引擎拆解記錄--2012/10/03

發表於 : 2012? 10月 4? 週四, pm 9:55

摩德話不多

註冊時間: 2005? 4月 7? 週四, pm 6:24
文章: 360

好棒,我常常幻想己搞車子,但都無疾而終

回頂端

tony198456

文章主題 : Re: vespa 90cc引擎拆解記錄--2012/10/03

發表於 : 2012? 10月 5? 週五, am 11:50

摩德講一堆

註冊時間: 2009? 6月 25? 週四, pm 3:04
文章: 1693
來自: 台中
車主: 是，我擁有自己的 Scooter

敢拆就值得稱讚了
