續上篇外殼的組裝...

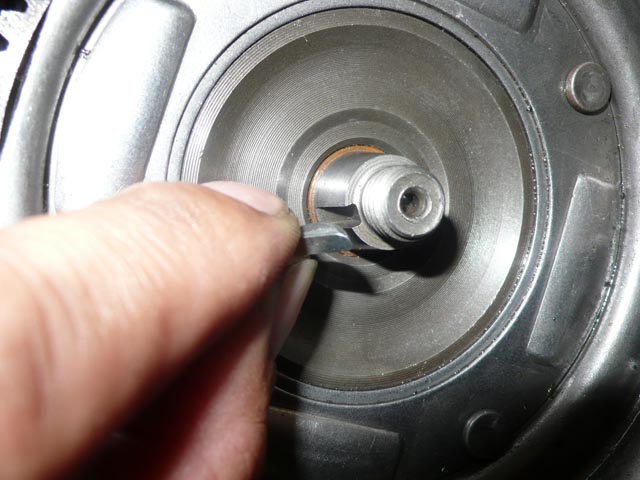

▼小心放入半月鍵。
附加檔案:
041.JPG [ 80.6 KiB | 被瀏覽 5389 次 ]

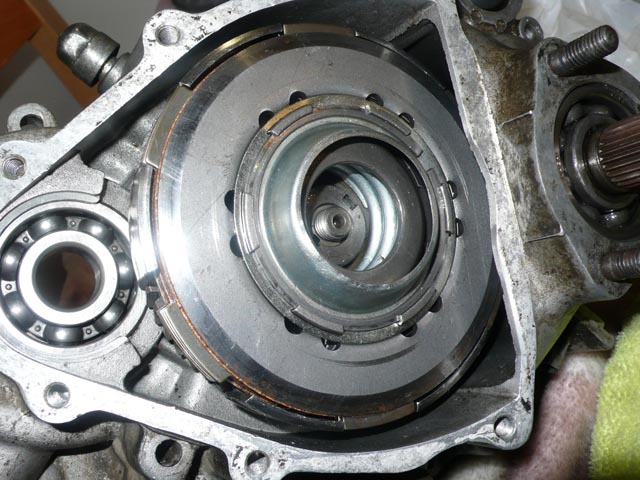

▼然後把離合器總成放入這個碗公裡，要小心對準半月鍵。
附加檔案:
042.JPG [ 105.01 KiB | 被瀏覽 5389 次 ]

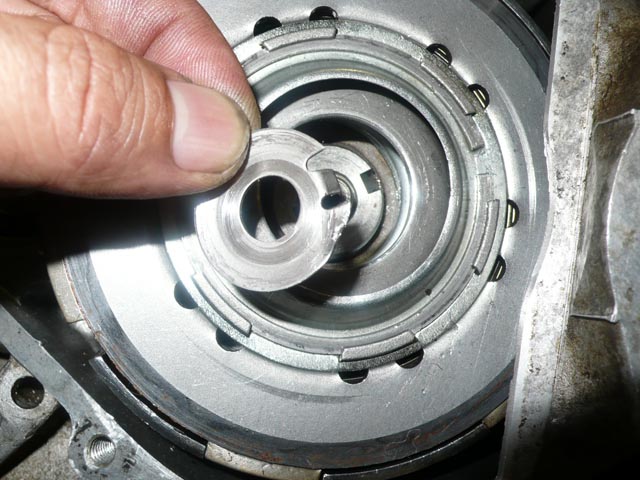

▼接著放入這個墊片。
附加檔案:
043.JPG [ 98.67 KiB | 被瀏覽 5389 次 ]
▼然後把螺絲鎖上。
附加檔案:
044.JPG [ 88.12 KiB | 被瀏覽 5389 次 ]

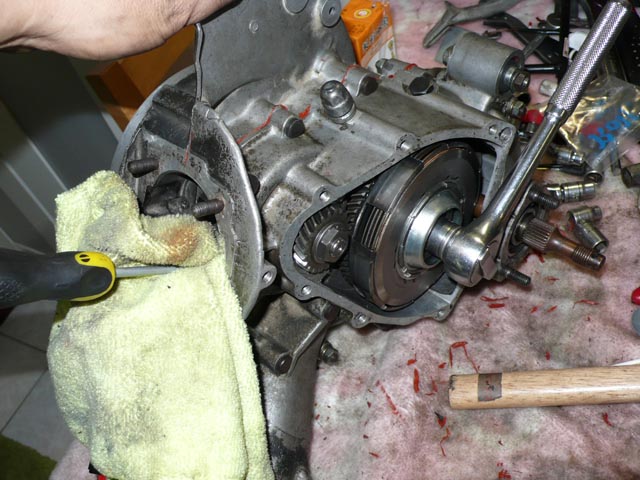

▼一樣又利用一字起跟毛巾固定住曲軸，然後用力摧落企...
附加檔案:
045.JPG [ 101.44 KiB | 被瀏覽 5389 次 ]

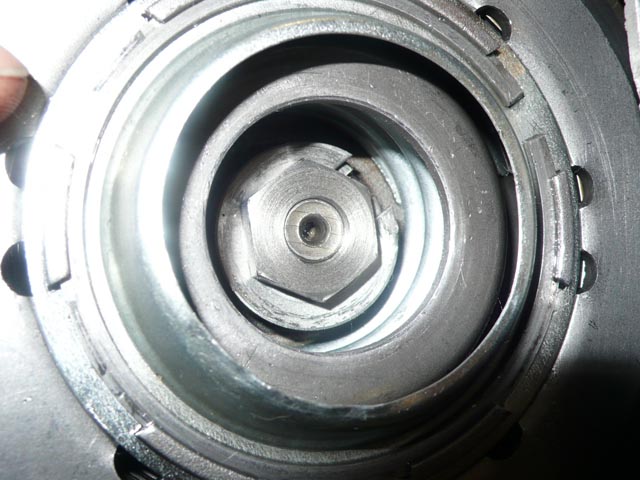

▼螺絲鎖緊之後，要記得把墊片翹一角起來，防止螺絲退開。照例弄得像狗啃一樣。
附加檔案:
046.JPG [ 99.44 KiB | 被瀏覽 5389 次 ]
▼把頂板放上去。
附加檔案:
047.JPG [ 102.17 KiB | 被瀏覽 5389 次 ]

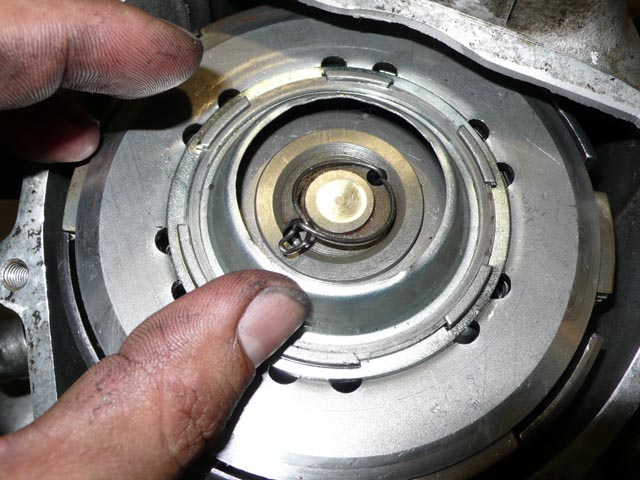

▼用尖嘴鉗固定小彈簧。這個要小心，彈到手指頭好痛。
附加檔案:
048.JPG [ 97.9 KiB | 被瀏覽 5389 次 ]

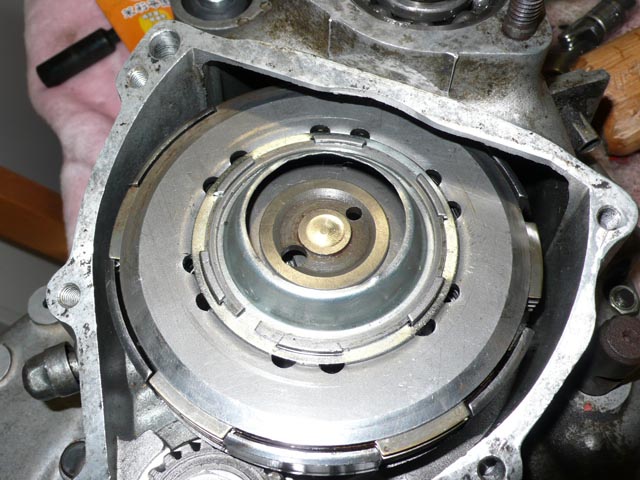

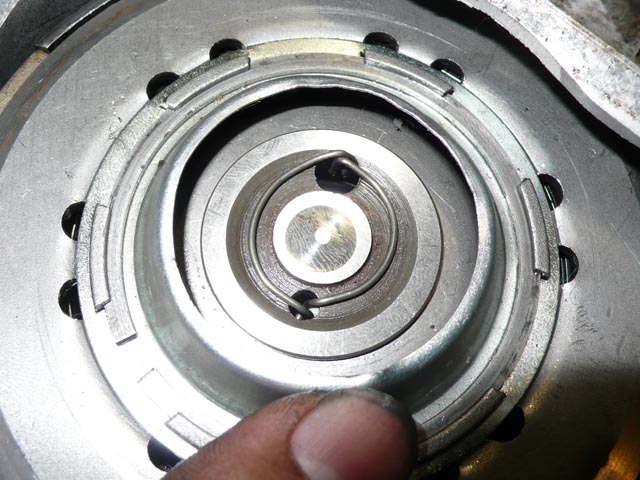

▼固定好後是這樣子的。
附加檔案:
049.JPG [ 99.04 KiB | 被瀏覽 5389 次 ]

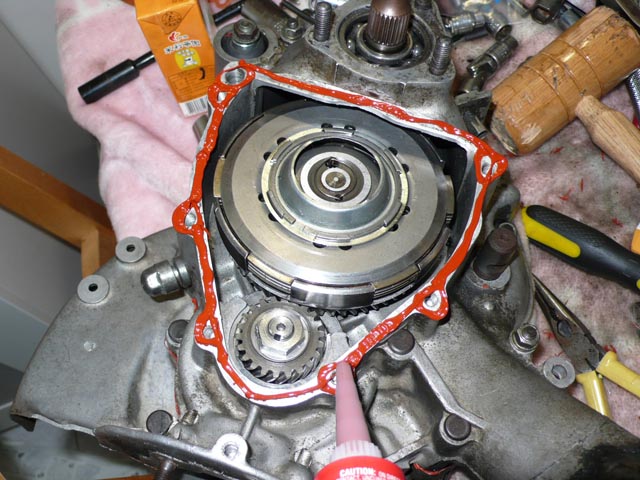

▼接著離合器這邊一樣上膠還有墊片。
附加檔案:
050.JPG [ 109.27 KiB | 被瀏覽 5389 次 ]
待續...
